一般在數字電位器的討論中，使用術語EPOT而不是數字電位器，EEPOT或E²POT。術語EPOT描述了敏創電子系列的易失性數字電位器，而其他術語描述了在幾種不同工藝之一上制造的各種非易失性和易失性器件。這些不同過程如何影響數字電位器性能的細節超出了本文的范圍。雖然下面給出的公式可以應用于所有數字電位器電路，但有關額定電壓，電流額定值的特殊注意事項專門針對Maxim的EPOT器件。

即使設計人員需要遵守與半導體器件相關的標準約束（即絕對最大額定值），但在工作電路中使用時，工程師應該記住EPOT特有的一些特性。


首先要記住的一點是，數字電位器的端到端或絕對電阻的容差通常規定為最大±25％至±30％。這主要是由于工藝變化，本文討論了處理此問題的技術。

需要考慮的其他事項是EPOT的“刮水器”的特征。EPOT中的“擦拭器”實際上是一串CMOS開關，并且將表現出典型的特性。擦拭器的重要規格包括其電阻，電阻的變化，其最大額定電流和溫度系數。例如，MAX5400的抽頭電阻規定為典型值250Ω，但最大值為800Ω。抽頭的絕對最大額定電流（以及EPOT中的其余電阻）為1mA。應注意不要超過此額定電流，因?yàn)檫^(guò)大的電流會損壞設備。最后，擦拭器的溫度系數通常約為±300ppm /℃。

一個最終的EPOT考慮因素是它將如何在調整范圍的任何一個極端附近表現。例如，當EPOT設置為其較高或較低設置之一時，ESD結構（例如抽頭特性）可能開始急劇影響性能。一般的經驗法則是嘗試將EPOT設置為滿量程的10％到90％之間。


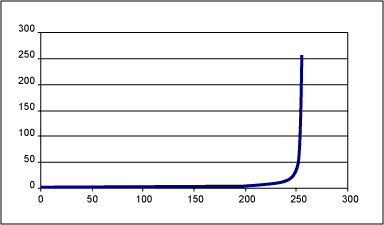

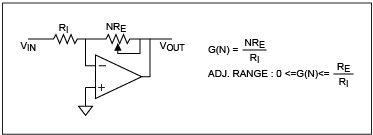

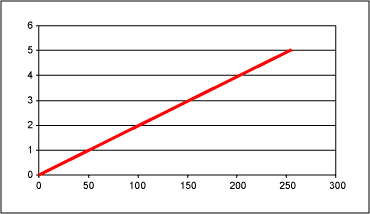

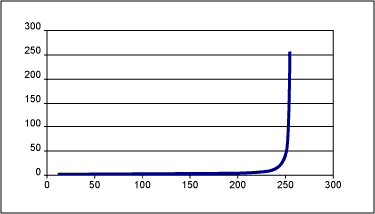

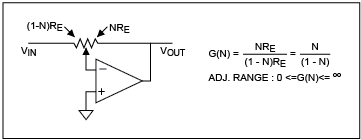

通常，此處描述的原理適用于敏創電子系列中的所有EPOT。選擇256抽頭EPOT用于說明目的。在內部，EPOT被視為一串電阻器，CMOS開關“敲擊”該串。在線性EPOT中，沿電阻串的間距是均勻的，在對數錐形EPOT中，間距是對數的。因此，具有給定數量抽頭的EPOT具有少一個電阻器（m-1）。出于本文討論的目的，變量“n”表示EPOT的絕對設置（即0到31或0到255等等），“N”表示EPOT設置的比率到它的最大值（即0到1）。例如，在具有256個抽頭的線性錐形EPOT中，n = 89的設置將得到N = 0.3490，即89/255。“回覆” “EPOT”是指EPOT的總端到端電阻，因此EPOT可以被認為是具有值N×Re和（1-N）×Re的2個電阻器。此外，增益方程在本文中顯示為變量“N”作為G（N）的函數。調整的總可用范圍顯示為G（0）<= G（N）<= G（1）或G（1）<= G（N）<= G（0），如果適用的話。

非反相配置

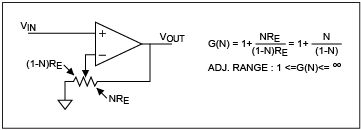

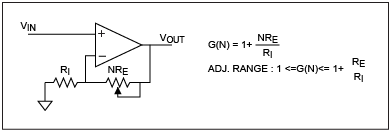

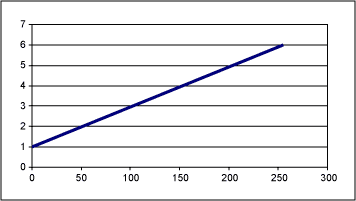

電路1是使用EPOT作為可變電阻器的非反相增益配置。在該電路中，擦拭器連接到EPOT的一側，有效地使器件的（1-N）×Re側短路。結果，反饋電流流過抽頭，EPOT的部分與N×Re相關。該電路相對于N具有良好的線性增益調整曲線，但EPOT的一些特性使該電路具有一些缺點。
