規格

參數	價值
標稱電阻@25°C	10K ±1%
B值@25°C/85°C	3478K型 ±1%
b值@0°C/100°C	3450K ±1%
B值@25°C/100°C	3492K型 ±1%

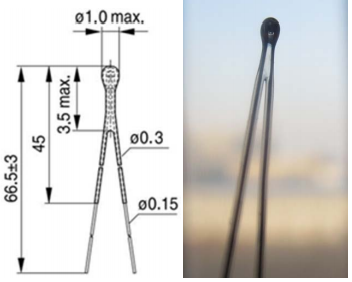

熱敏電阻器直徑	1.0 ±0.1毫米
熱敏電阻器長度	1.4 ±0.4毫米
裸引線直徑	0.15毫米
涂覆引線直徑	0.3毫米
引線長度	66.5 ±3毫米
耗散因數	0.5mW/K
熱容	2mJ/K
最大功率@25°C	18MW
絕緣電阻絕緣電阻	≥100m阻值
試驗電壓	500V直流
電阻容差	±1%
額定溫度	25°C
時間常數	4S（靜止空氣@525°c）
工作溫度范圍	−55°C至300°丙

電阻溫度特性

T(°C)	R_nom號	α	T(°C)	R_nom號	α	T(°C)	R_nom號	α	T(°C)	R_nom號	α
	[K?]	（%/K）		[K?]	（%/K）		[K?]	（%/K）		[K?]	（%/K）
-55	526.24	6.4	35	6.8954	3.6	125	0.51794	2.3	215	0.094181	1.6
-50	384.52	6.2	40	5.7703	3.5	130	0.46259	2.2	220	0.087144	1.5
-45	284.01	6	45	4.8525	3.4	135	0.4142	2.2	225	0.080751	1.5
-40	211.94	5.8	50	4.1	3.3	140	0.37179	2.1	230	0.074933	1.5
-35	159.72	5.6	55	3.4798	3.2	145	0.33451	2.1	235	0.069631	1.5
-30	121.49	5.4	60	2.9663	3.2	150	0.30166	2	240	0.064791	1.4
-25	93.246	5.2	65	2.5392	3.1	155	0.27264	2	245	0.060366	1.4
-20	72.181	5	70	2.1824	3	160	0.24694	2	250	0.056316	1.4
-15	56.332	4.9	75	1.883	2.9	165	0.22414	1.9	255	0.052602	1.4
-10	44.308	4.7	80	1.6307	2.8	170	0.20385	1.9	260	0.049193	1.3
-5	35.112	4.6	85	1.4174	2.8	175	0.18577	1.8	265	0.046059	1.3
0	28.024	4.4	90	1.2362	2.7	180	0.16961	1.8	270	0.043173	1.3
5	22.52	4.3	95	1.0818	2.6	185	0.15514	1.8	275	0.040514	1.3
10	18.216	4.2	100	0.94973	2.6	190	0.14216	1.7	280	0.03806	1.2
15	14.827	4.1	105	0.8364	2.5	195	0.13049	1.7	285	0.035793	1.2
20	12.142	3.9	110	0.73881	2.5	200	0.11999	1.7	290	0.033696	1.2
25	10	3.8	115	0.6545	2.4	205	0.11051	1.6	295	0.031753	1.2
30	8.2818	30	120	0.58144	2.3	210	0.101942	1.6	300	0.029952	1.2
